Hallo! Als Lieferant von kleinen Spannungsreglern werde ich oft gefragt, wie ich die für diese raffinierten kleinen Geräte erforderliche Nennleistung ermitteln kann. Dies ist eine entscheidende Frage, da die richtige Nennleistung dafür sorgt, dass Ihr Spannungsregler effizient arbeitet und die Sicherheit Ihrer Geräte gewährleistet. Lassen Sie uns also in dieses Thema eintauchen und es Schritt für Schritt aufschlüsseln.
Die Grundlagen der Leistungsbewertung verstehen
Das Wichtigste zuerst: Was genau ist die Nennleistung? Vereinfacht ausgedrückt handelt es sich dabei um die Strommenge, die ein Spannungsregler verarbeiten kann, ohne dass er überhitzt oder ausfällt. Sie wird normalerweise in Watt (W) gemessen und ist ein Schlüsselfaktor bei der Entscheidung, ob ein Regler für Ihre spezifische Anwendung geeignet ist.
Stellen Sie sich einen Spannungsregler wie einen Verkehrspolizisten für Strom vor. Es steuert den Stromfluss, um sicherzustellen, dass die Spannung konstant bleibt. Wenn die Leistungsangabe zu niedrig ist, ist es so, als ob ein Verkehrspolizist versucht, eine Autobahn voller Autos mit nur einem Pfiff in den Griff zu bekommen. Sie werden schnell überfordert sein und das System wird zusammenbrechen. Ist die Nennleistung hingegen zu hoch, knacken Sie quasi mit einem Vorschlaghammer eine Nuss. Es ist übertrieben und kann eine Geldverschwendung sein.
Bei der Bestimmung der Nennleistung zu berücksichtigende Faktoren
Nachdem wir nun die Nennleistung kennen, werfen wir einen Blick auf die Faktoren, die Sie bei der Auswahl des richtigen Reglers für Ihren kleinen Spannungsregler berücksichtigen müssen.
Ladeanforderungen
Der erste und wichtigste Faktor sind die Belastungsanforderungen Ihrer Ausrüstung. Die Last ist das Gerät oder die Geräte, die der Spannungsregler mit Strom versorgt. Sie müssen wissen, wie viel Strom diese Geräte verbrauchen, um die Nennleistung des Reglers zu bestimmen.
Um den Stromverbrauch Ihrer Last herauszufinden, können Sie die technischen Daten des Geräts überprüfen. Die meisten elektrischen Geräte verfügen über ein Etikett oder ein Datenblatt, auf dem der Leistungsbedarf in Watt oder Ampere angegeben ist. Wenn Sie mehrere Geräte verwenden, müssen Sie deren Stromverbrauch addieren, um die Gesamtlast zu erhalten.
Nehmen wir zum Beispiel an, Sie haben eine kleine LED-Leuchte, die 5 Watt verbraucht, und ein USB-Ladegerät, das 10 Watt verbraucht. Die Gesamtlast würde in diesem Fall 15 Watt betragen. Um diese Last bewältigen zu können, benötigen Sie einen Spannungsregler mit einer Nennleistung von mindestens 15 Watt.
Eingangsspannungsbereich
Ein weiterer wichtiger Faktor ist der Eingangsspannungsbereich. Die Eingangsspannung ist die Spannung, die der Regler von der Stromquelle erhält. Verschiedene Spannungsregler haben unterschiedliche Eingangsspannungsbereiche. Sie müssen daher sicherstellen, dass der von Ihnen gewählte Regler mit der Eingangsspannung Ihrer Stromquelle umgehen kann.
Eine zu hohe Eingangsspannung kann zur Beschädigung des Reglers führen. Wenn sie zu niedrig ist, kann der Regler möglicherweise nicht die erforderliche Ausgangsspannung bereitstellen. Den Eingangsspannungsbereich eines Spannungsreglers finden Sie normalerweise im Datenblatt.
Wenn Ihre Stromquelle beispielsweise eine Spannung von 12 Volt liefert, benötigen Sie einen Spannungsregler, der eine Eingangsspannung von 12 Volt verarbeiten kann. Einige Regler verfügen über einen weiten Eingangsspannungsbereich, was bedeutet, dass sie eine Vielzahl von Eingangsspannungen verarbeiten können. Dies kann nützlich sein, wenn Sie unterschiedliche Stromquellen verwenden oder die Eingangsspannung variieren kann.
Ausgangsspannung und -strom
Auch die Ausgangsspannung und der Ausgangsstrom sind wichtige zu berücksichtigende Faktoren. Die Ausgangsspannung ist die Spannung, die der Regler an die Last liefert, und der Ausgangsstrom ist die Strommenge, die der Regler liefern kann.
Sie müssen sicherstellen, dass die Ausgangsspannung des Reglers den Spannungsanforderungen Ihrer Last entspricht. Die meisten Elektrogeräte haben einen bestimmten Spannungsbedarf und die Verwendung eines Reglers mit der falschen Ausgangsspannung kann zu Schäden am Gerät führen.
Der Ausgangsstrom des Reglers sollte außerdem ausreichen, um den Strombedarf der Last zu decken. Sie können den Strombedarf der Last berechnen, indem Sie den Stromverbrauch der Last durch die Ausgangsspannung dividieren.
Wenn Ihre Last beispielsweise 15 Watt verbraucht und die Ausgangsspannung des Reglers 5 Volt beträgt, beträgt der Strombedarf der Last 3 Ampere (15 Watt / 5 Volt = 3 Ampere). Um diese Last bewältigen zu können, benötigen Sie einen Spannungsregler mit einem Ausgangsstrom von mindestens 3 Ampere.
Effizienz
Der Wirkungsgrad ist ein weiterer Faktor, der die Nennleistung eines Spannungsreglers beeinflussen kann. Der Wirkungsgrad ist das Verhältnis der Ausgangsleistung zur Eingangsleistung, ausgedrückt in Prozent. Ein effizienterer Regler verschwendet weniger Energie als Wärme und benötigt weniger Eingangsleistung, um die gleiche Ausgangsleistung bereitzustellen.
Bei der Auswahl eines Spannungsreglers sollten Sie auf einen mit einem hohen Wirkungsgrad achten. Dadurch sparen Sie nicht nur Geld bei den Energiekosten, sondern reduzieren auch die vom Regler erzeugte Wärmemenge, was seine Lebensdauer verlängern kann.
Berechnung der Nennleistung
Nachdem wir nun alle Faktoren berücksichtigt haben, schauen wir uns an, wie man die Nennleistung eines kleinen Spannungsreglers berechnet.
Die Formel zur Berechnung der Nennleistung lautet:
Nennleistung (W) = Eingangsspannung (V) x Eingangsstrom (A)
Um den Eingangsstrom zu ermitteln, können Sie die folgende Formel verwenden:
Eingangsstrom (A) = Ausgangsleistung (W) / (Wirkungsgrad (%) x Eingangsspannung (V))
Lassen Sie uns dies anhand eines Beispiels veranschaulichen. Angenommen, Sie haben eine Last, die 20 Watt verbraucht, und Sie verwenden einen Spannungsregler mit einem Wirkungsgrad von 80 % und einer Eingangsspannung von 12 Volt.
Zuerst müssen wir den Eingangsstrom berechnen:
Eingangsstrom (A) = 20 Watt / (0,8 x 12 Volt) = 2,08 Ampere
Jetzt können wir die Nennleistung berechnen:
Nennleistung (W) = 12 Volt x 2,08 Ampere = 24,96 Watt
In diesem Fall benötigen Sie einen Spannungsregler mit einer Leistung von mindestens 25 Watt, um die Last bewältigen zu können.
Verschiedene Arten kleiner Spannungsregler und ihre Nennleistungen
Auf dem Markt sind verschiedene Arten von kleinen Spannungsreglern erhältlich, jeder mit eigener Nennleistung und eigenen Eigenschaften. Hier sind einige der häufigsten Typen:
Lineare Spannungsregler
Lineare Spannungsregler sind die einfachste und gebräuchlichste Art von Spannungsreglern. Sie nutzen einen Transistor, um den Stromfluss zu steuern und eine konstante Ausgangsspannung aufrechtzuerhalten. Linearregler sind relativ kostengünstig und einfach zu verwenden, aber sie sind nicht sehr effizient, insbesondere wenn die Eingangsspannung viel höher als die Ausgangsspannung ist.
Die Nennleistung linearer Spannungsregler liegt typischerweise zwischen einigen Watt und mehreren zehn Watt. Sie eignen sich für Anwendungen mit geringem Stromverbrauch, bei denen die Effizienz keine große Rolle spielt.
Schaltspannungsregler
Schaltspannungsregler sind komplexer und effizienter als lineare Regler. Sie arbeiten mit einem Schalttransistor, der die Eingangsspannung schnell ein- und ausschaltet und so die Eingangsspannung mit minimalem Leistungsverlust in die gewünschte Ausgangsspannung umwandeln kann.
Schaltregler sind teurer als Linearregler, aber viel effizienter, insbesondere wenn die Eingangsspannung viel höher als die Ausgangsspannung ist. Die Nennleistung von Schaltspannungsreglern kann zwischen einigen Watt und mehreren Hundert Watt oder mehr liegen, wodurch sie für ein breites Anwendungsspektrum geeignet sind.
Servomotor Typ AVR
Der Servomotortyp AVR ist ein spezieller Spannungsreglertyp, der für den Einsatz mit Servomotoren entwickelt wurde. Es liefert eine stabile und präzise Ausgangsspannung, um den reibungslosen Betrieb des Servomotors zu gewährleisten. Die Nennleistung des Servomotors Typ AVR hängt vom jeweiligen Modell und den Anforderungen des Servomotors ab.

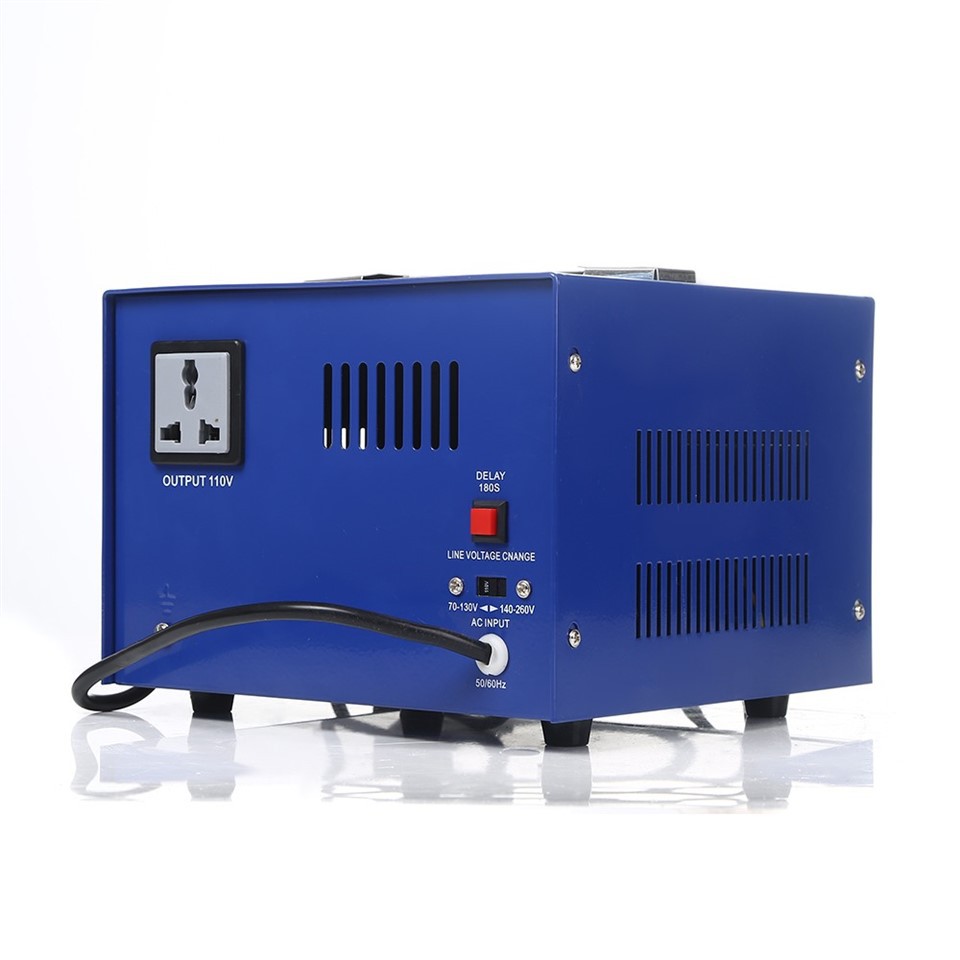

Einphasiger Wechselstromregler
Einphasen-Wechselstromregler dient zur Regelung der Spannung einer einphasigen Wechselstromversorgung. Es kann in einer Vielzahl von Anwendungen eingesetzt werden, beispielsweise in Industrieanlagen, Haushaltsgeräten und Beleuchtungssystemen. Die Nennleistung des einphasigen Wechselstromreglers kann je nach Modell und Lastanforderungen variieren.
Spannungsregler für Wechselstrommotoren
Der Wechselstrommotor-Spannungsregler dient zur Regelung der Spannung eines Wechselstrommotors. Es hilft, die Effizienz und Leistung des Motors zu verbessern, indem es eine stabile und konstante Spannung liefert. Die Nennleistung des Spannungsreglers für Wechselstrommotoren hängt von der Größe und dem Typ des Motors ab.
Abschluss
Die Bestimmung der für einen kleinen Spannungsregler erforderlichen Nennleistung ist ein wichtiger Schritt, um den ordnungsgemäßen Betrieb Ihrer Geräte sicherzustellen. Unter Berücksichtigung der Lastanforderungen, des Eingangsspannungsbereichs, der Ausgangsspannung und des Ausgangsstroms sowie des Wirkungsgrads können Sie den richtigen Regler für Ihre Anwendung auswählen.
Wenn Sie immer noch unsicher sind, welchen Spannungsregler Sie wählen sollen, oder weitere Informationen benötigen, zögern Sie nicht, sich an uns zu wenden. Als Lieferant kleiner Spannungsregler verfügen wir über das Fachwissen und die Erfahrung, um Ihnen bei der Suche nach der perfekten Lösung für Ihre Anforderungen zu helfen. Wir bieten eine breite Palette an Spannungsreglern mit unterschiedlichen Nennleistungen und Funktionen an, um den Anforderungen verschiedener Anwendungen gerecht zu werden.
Ganz gleich, ob Sie als Bastler an einem kleinen Projekt arbeiten oder ein Profi in der Elektronikbranche sind, wir können Ihnen die hochwertigen Spannungsregler, die Sie benötigen, zu wettbewerbsfähigen Preisen liefern. Kontaktieren Sie uns noch heute, um ein Gespräch über Ihre spezifischen Anforderungen zu beginnen und gemeinsam die beste Lösung für Sie zu finden.
