Als Lieferant von Hochleistungsreglern verstehe ich die entscheidende Rolle, die diese Geräte in verschiedenen industriellen und kommerziellen Anwendungen spielen. Eine häufige Herausforderung für Benutzer ist jedoch das von Hochleistungsreglern erzeugte Rauschen. Übermäßiger Lärm kann nicht nur die Leistung des Reglers selbst beeinträchtigen, sondern auch andere empfindliche Geräte in der Nähe beeinträchtigen. In diesem Blogbeitrag werde ich einige wirksame Strategien zur Reduzierung des Rauschens eines Hochleistungsreglers vorstellen.
Verständnis der Rauschquellen in Hochleistungsreglern
Bevor wir uns mit den Lösungen befassen, ist es wichtig, die Rauschquellen in Hochleistungsreglern zu verstehen. Es gibt hauptsächlich zwei Arten von Lärm: elektrischer Lärm und mechanischer Lärm.
Durch den Schaltvorgang der Leistungstransistoren des Reglers oder die Welligkeit der Ausgangsspannung wird elektrisches Rauschen erzeugt. Dieses Geräusch kann in Form von hochfrequenten Spitzen oder niederfrequentem Brummen auftreten. Andererseits werden mechanische Geräusche durch Vibrationen der Reglerkomponenten wie Transformatoren und Induktivitäten aufgrund magnetischer Kräfte oder thermischer Ausdehnung verursacht.
Strategien zur Reduzierung elektrischen Rauschens
1. Richtige Filterung
Eine der effektivsten Möglichkeiten, elektrisches Rauschen zu reduzieren, ist der Einsatz geeigneter Filter. Kondensatoren und Induktivitäten werden üblicherweise verwendet, um hochfrequentes Rauschen herauszufiltern. Beispielsweise kann die Platzierung eines Keramikkondensators parallel zum Ausgang des Reglers dazu beitragen, hochfrequentes Rauschen auf die Erde abzuleiten. Zusätzlich kann ein LC-Filter (eine Kombination aus einer Induktivität und einem Kondensator) verwendet werden, um die Ausgangsspannung zu glätten und die Welligkeit zu reduzieren.
2. Layout-Design
Das Layout der Leiterplatte (PCB) kann den Geräuschpegel des Reglers erheblich beeinflussen. Wenn die Stromleiterbahnen kurz und breit gehalten werden, können Widerstand und Induktivität reduziert werden, was wiederum Spannungsabfälle und Rauschen minimiert. Durch die Trennung der Strom- und Signalleitungen kann auch ein Übersprechen zwischen ihnen verhindert werden. Darüber hinaus kann die Verwendung einer Masseebene auf der Leiterplatte einen Pfad mit niedriger Impedanz für den Fluss des Rauschstroms bereitstellen und so den Gesamtrauschpegel reduzieren.
3. Auswahl geräuscharmer Komponenten
Beim Entwurf eines Hochleistungsreglers ist die Auswahl rauscharmer Komponenten von entscheidender Bedeutung. Beispielsweise kann die Auswahl von Leistungstransistoren mit geringem Schaltrauschen und rauscharmen Operationsverstärkern dazu beitragen, das Gesamtrauschen des Reglers zu reduzieren. Einige Hersteller bieten spezielle geräuscharme Komponenten an, die speziell für Hochleistungsanwendungen entwickelt wurden.
4. Optimierung der Rückkopplungsschleife
Die Rückkopplungsschleife in einem Regler ist für die Aufrechterhaltung einer stabilen Ausgangsspannung verantwortlich. Wenn die Rückkopplungsschleife jedoch nicht richtig ausgelegt ist, kann es zu Rauschen kommen. Die Optimierung der Verstärkung und Bandbreite der Rückkopplungsschleife kann zur Rauschreduzierung beitragen. Die Verwendung einer rauscharmen Referenzspannungsquelle in der Rückkopplungsschleife kann auch die Stabilität verbessern und das Rauschen reduzieren.
Strategien zur Reduzierung von mechanischem Lärm
1. Vibrationsisolierung
Um durch Komponentenvibrationen verursachte mechanische Geräusche zu reduzieren, können Vibrationsisolationstechniken eingesetzt werden. Durch die Montage der Reglerkomponenten wie Transformatoren und Induktivitäten auf Gummi- oder Schaumstoffpolstern können diese vom Gehäuse isoliert und die Übertragung von Vibrationen verringert werden. Dadurch kann das vom Regler erzeugte hörbare Geräusch deutlich reduziert werden.
2. Wärmemanagement
Übermäßige Hitze kann dazu führen, dass sich Komponenten ausdehnen und zusammenziehen, was zu mechanischen Geräuschen führt. Um die Komponenten auf einer stabilen Temperatur zu halten, ist ein ordnungsgemäßes Wärmemanagement unerlässlich. Der Einsatz von Kühlkörpern, Lüftern oder Flüssigkeitskühlsystemen kann dazu beitragen, die Wärme effektiv abzuleiten und thermisch bedingte mechanische Geräusche zu verhindern.
3. Komponentenauswahl
Wichtig ist auch die Auswahl von Komponenten mit geringen mechanischen Geräuscheigenschaften. Einige Transformatoren sind beispielsweise mit geräuscharmen Kernen und Wicklungstechniken ausgestattet, die die magnetischen Kräfte reduzieren können, die Vibrationen verursachen. Ebenso kann die Wahl von Induktoren mit geräuscharmer Konstruktion dazu beitragen, mechanische Geräusche zu minimieren.
Unsere Hochleistungsreglerlösungen
In unserem Unternehmen bieten wir eine Reihe von Hochleistungsreglern an, die auf Geräuschreduzierung ausgelegt sind. UnserAutomatischer Kompensationsspannungsregler DBWist mit fortschrittlichen Filterschaltungen und einem optimierten Layout-Design ausgestattet, um elektrisches Rauschen zu minimieren. Außerdem werden hochwertige Komponenten mit geräuscharmen Eigenschaften verwendet, um einen stabilen und leisen Betrieb zu gewährleisten.
DerHochleistungskompensierter Spannungsreglerverfügt über eine Rückkopplungsschleife, die sorgfältig optimiert wurde, um Rauschen zu reduzieren und eine stabile Ausgangsspannung aufrechtzuerhalten. Darüber hinaus sind Techniken zur Schwingungsisolierung zur Reduzierung mechanischer Geräusche integriert, wodurch es sich für Anwendungen eignet, bei denen Geräusche ein kritisches Problem darstellen.

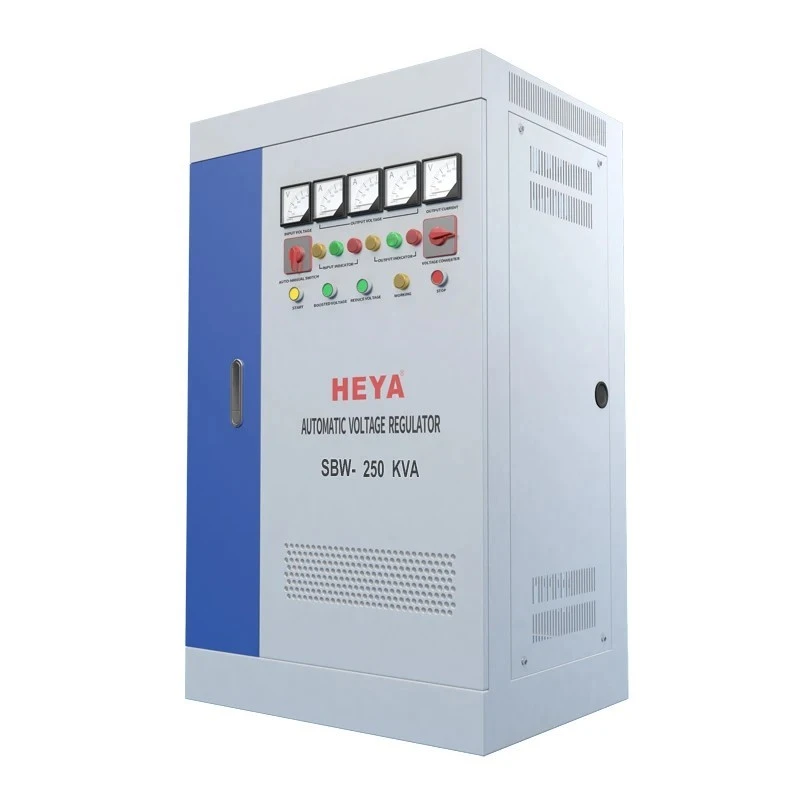

UnserAutomatischer Kompensationsspannungsregler SBWist mit effizienten Wärmemanagementsystemen ausgestattet, um thermisch bedingte mechanische Geräusche zu verhindern. Darüber hinaus werden geräuscharme Komponenten und ein geeignetes PCB-Layout verwendet, um elektrisches Rauschen zu reduzieren und so eine zuverlässige und leise Stromversorgungslösung bereitzustellen.
Abschluss
Die Reduzierung des Rauschens eines Hochleistungsreglers ist eine vielschichtige Herausforderung, die eine Kombination aus elektrischen und mechanischen Designtechniken erfordert. Durch das Verständnis der Rauschquellen und die Umsetzung der oben genannten Strategien ist es möglich, den Rauschpegel eines Hochleistungsreglers deutlich zu reduzieren. In unserem Unternehmen sind wir bestrebt, hochwertige Hochleistungsregler mit geringem Geräuschpegel anzubieten. Wenn Sie an unseren Produkten interessiert sind oder Fragen zur Geräuschreduzierung bei Hochleistungsreglern haben, können Sie sich gerne für weitere Gespräche und eine mögliche Beschaffung an uns wenden. Wir freuen uns darauf, mit Ihnen zusammenzuarbeiten, um Ihre Anforderungen an die Energieregulierung zu erfüllen.
Referenzen
- Horowitz, P. & Hill, W. (1989). Die Kunst der Elektronik. Cambridge University Press.
- Pressman, AI und Mok, KK (2009). Design von Schaltnetzteilen. McGraw - Hill.
- Witte, R. (2003). Kochbuch für Stromversorgungen. Newnes.
